วิธีการคำนวณค่า NPSH สำหรับปั๊มของเหลวเคมี?

หัวดูดสุทธิบวก (NPSH) เป็นพารามิเตอร์ที่สำคัญเมื่อพูดถึงการทำงานที่เหมาะสมและอายุการใช้งานที่ยาวนานของปั๊มของเหลวเคมี ในฐานะซัพพลายเออร์ปั๊มของเหลวเคมี ฉันเข้าใจถึงความสำคัญของการคำนวณ NPSH อย่างถูกต้องเพื่อให้แน่ใจว่าปั๊มของเรามีประสิทธิภาพสูงสุดในการใช้งานทางเคมีต่างๆ ในบล็อกนี้ ผมจะแนะนำคุณตลอดขั้นตอนการคำนวณ NPSH สำหรับปั๊มเคมีเหลว

ทำความเข้าใจกับ NPSH

ก่อนที่เราจะเจาะลึกกระบวนการคำนวณ สิ่งสำคัญคือต้องเข้าใจว่า NPSH คืออะไร NPSH คือความดันสัมบูรณ์ที่ช่องดูดของปั๊ม ลบด้วยความดันไอของของเหลวที่กำลังสูบ มันแสดงถึงแรงดันที่มีอยู่ที่ปั๊มดูดเพื่อป้องกันไม่ให้ของเหลวกลายเป็นไอและทำให้เกิดโพรงอากาศ โพรงอากาศเป็นปรากฏการณ์ที่ฟองไอก่อตัวในของเหลวเนื่องจากความดันต่ำ แล้วยุบตัวเมื่อไปถึงบริเวณที่มีแรงดันสูงกว่าในปั๊ม สิ่งนี้สามารถนำไปสู่ความเสียหายต่อใบพัดปั๊ม ประสิทธิภาพลดลง และเสียงที่เพิ่มขึ้น

NPSH มีสองประเภท: NPSH Available (NPSHA) และ NPSH Required (NPSHR) NPSHA คือแรงดันจริงที่ปั๊มดูด ซึ่งถูกกำหนดโดยการออกแบบระบบ NPSHR คือแรงดันขั้นต่ำที่จำเป็นสำหรับการดูดของปั๊มเพื่อป้องกันการเกิดโพรงอากาศ ซึ่งผู้ผลิตปั๊มกำหนดไว้ เพื่อให้ปั๊มทำงานโดยไม่มีการเกิดโพรงอากาศ NPSHA จะต้องมากกว่า NPSHR

ปัจจัยที่มีผลกระทบต่อ NPSH

ปัจจัยหลายประการอาจส่งผลต่อ NPSH ของปั๊มของเหลวเคมี:

1. ระดับความสูง: ความสูงของแหล่งของเหลวด้านบนหรือด้านล่างการดูดของปั๊มส่งผลต่อแรงดันที่ช่องดูด ระดับความสูงของแหล่งของเหลวที่สูงขึ้นจะทำให้ NPSHA มากขึ้น ในขณะที่ระดับความสูงที่ต่ำกว่าจะลดระดับดังกล่าวลง
2. การสูญเสียแรงเสียดทาน: การสูญเสียความเสียดทานในท่อดูด ข้อต่อ และวาล์วจะช่วยลดแรงดันที่จุดดูดของปั๊ม การสูญเสียเหล่านี้ขึ้นอยู่กับเส้นผ่านศูนย์กลางท่อ ความยาว ความหยาบ และอัตราการไหล
3. ความดันไอ: ความดันไอของของเหลวที่ถูกสูบถือเป็นปัจจัยสำคัญ เมื่ออุณหภูมิของของเหลวเพิ่มขึ้น ความดันไอของของเหลวก็จะเพิ่มขึ้นเช่นกัน ส่งผลให้ NPSHA ลดลง
4. อัตราการไหล: อัตราการไหลผ่านปั๊มส่งผลต่อ NPSHR โดยทั่วไป เมื่ออัตราการไหลเพิ่มขึ้น NPSHR ก็จะเพิ่มขึ้นเช่นกัน

การคำนวณ NPSH ที่มีอยู่ (NPSHA)

ขั้นตอนต่อไปนี้สามารถใช้เพื่อคำนวณ NPSHA:

ขั้นตอนที่ 1: กำหนดความดันบรรยากาศ (P_atm)

ความดันบรรยากาศที่ตำแหน่งปั๊มสามารถหาได้จากข้อมูลสภาพอากาศในท้องถิ่นหรือตารางความดันบรรยากาศมาตรฐาน ที่ระดับน้ำทะเล ความดันบรรยากาศมาตรฐานจะอยู่ที่ประมาณ 101.3 kPa (14.7 psi)

ขั้นตอนที่ 2: คำนวณหัวคงที่ (H_s)

หัวคงที่คือความแตกต่างในระดับความสูงระหว่างพื้นผิวของเหลวในถังต้นทางและเส้นศูนย์กลางการดูดของปั๊ม หากพื้นผิวของของเหลวอยู่เหนือจุดดูดของปั๊ม หัวคงที่จะเป็นค่าบวก หากอยู่ต่ำกว่า หัวคงที่จะเป็นลบ

[H_s = Z_1 - Z_2]

โดยที่ (Z_1) คือระดับความสูงของพื้นผิวของเหลวในถังต้นทาง และ (Z_2) คือระดับความสูงของเส้นกึ่งกลางการดูดของปั๊ม

ขั้นตอนที่ 3: คำนวณการสูญเสียแรงเสียดทานในท่อดูด (H_f)

การสูญเสียความเสียดทานในท่อดูดสามารถคำนวณได้โดยใช้สมการดาร์ซี - ไวส์บาค หรือสมการเฮเซน - วิลเลียมส์ สมการดาร์ซี - ไวสบาคได้มาจาก:

[H_f = ฉ\frac{L}{D}\frac{V^2}{2g}]

โดยที่ (f) คือปัจจัยแรงเสียดทาน (L) คือความยาวของท่อดูด (D) คือเส้นผ่านศูนย์กลางท่อ (V) คือความเร็วของของเหลวในท่อ และ (g) คือความเร่งเนื่องจากแรงโน้มถ่วง ((9.81 m/s^2))

แฟคเตอร์แรงเสียดทาน (f) ขึ้นอยู่กับเลขเรย์โนลด์ส ((Re)) และความหยาบสัมพัทธ์ของท่อ ((\epsilon/D)) สำหรับการไหลเชี่ยว สามารถใช้สมการโคลบรูคในการคำนวณ (f):

[\frac{1}{\sqrt{f}}=-2.0\log\left(\frac{\epsilon/D}{3.7}+\frac{2.51}{Re\sqrt{f}}\right)]

ขั้นตอนที่ 4: กำหนดความดันไอของของเหลว (P_v)

ความดันไอของของเหลวสามารถหาได้จากตารางความดันไอหรือคำนวณโดยใช้สมการเช่นสมการแอนทอน:

[\log_{10}(P_v)=A-\frac{B}{T + C}]

โดยที่ (A), (B) และ (C) เป็นค่าคงที่เฉพาะของของเหลว และ (T) คืออุณหภูมิเป็นองศาเซลเซียส

ขั้นตอนที่ 5: คำนวณ NPSHA

NPSHA สามารถคำนวณได้โดยใช้สูตรต่อไปนี้:

[NPSHA=\frac{P_{atm}}{\rho g}+H_s - H_f-\frac{P_v}{\rho g}]

โดยที่ (\rho) คือความหนาแน่นของของเหลว

การคำนวณ NPSH ที่ต้องการ (NPSHR)

NPSHR ถูกกำหนดโดยผู้ผลิตปั๊มผ่านการทดสอบ โดยทั่วไปจะมีระบุไว้ในกราฟประสิทธิภาพของปั๊มหรือเอกสารข้อมูล เส้นโค้ง NPSHR แสดงความสัมพันธ์ระหว่าง NPSHR และอัตราการไหล เมื่ออัตราการไหลเพิ่มขึ้น NPSHR ก็จะเพิ่มขึ้นเช่นกัน

ตัวอย่างการคำนวณ

ลองพิจารณาตัวอย่างเพื่อแสดงการคำนวณ NPSHA สมมติว่าเรามีปั๊มเคมีเหลวพร้อมพารามิเตอร์ต่อไปนี้:

• ความดันบรรยากาศ ((P_{atm})): 101.3 kPa
• ความหนาแน่นของของเหลว ((\rho)): 1000 กก./ลบ.ม
• หัวไฟฟ้าสถิตย์ ((H_s)): 3 ม. (พื้นผิวของเหลวอยู่เหนือจุดดูดปั๊ม)
• การสูญเสียแรงเสียดทานในท่อดูด ((H_f)): 1 ม
• ความดันไอของของเหลว ((P_v)): 2 kPa
• ความเร่งเนื่องจากแรงโน้มถ่วง ((g)): 9.81 m/s²

ขั้นแรก เราคำนวณ NPSHA โดยใช้สูตร:

[NPSHA=\frac{P_{atm}}{\rho g}+H_s - H_f-\frac{P_v}{\rho g}]

[NPSHA=\frac{101300}{1000\times9.81}+3 - 1-\frac{2000}{1000\times9.81}]

[NPSHA = 10.33+3 - 1 - 0.20]

[NPSHA = 12.13 ม.]

สมมติว่าผู้ผลิตเครื่องสูบระบุ NPSHR ไว้ที่ 5 เมตรที่อัตราการไหลในการทำงาน เนื่องจาก NPSHA (12.13 ม.) มากกว่า NPSHR (5 ม.) ปั๊มจึงควรทำงานโดยไม่มีการเกิดโพรงอากาศ

ความสำคัญของการคำนวณ NPSH ที่แม่นยำ

การคำนวณ NPSH ที่แม่นยำเป็นสิ่งสำคัญสำหรับการเลือกและการทำงานของปั๊มเคมีเหลวอย่างเหมาะสม หาก NPSHA ไม่เพียงพอ อาจเกิดโพรงอากาศได้ ส่งผลให้เกิดปัญหาดังต่อไปนี้

• ประสิทธิภาพปั๊มลดลง: การเกิดโพรงอากาศอาจทำให้ประสิทธิภาพของปั๊มลดลงอย่างมาก ส่งผลให้สิ้นเปลืองพลังงานมากขึ้น
• ความเสียหายของใบพัด: ฟองอากาศที่ยุบตัวอาจทำให้เกิดการกัดเซาะและเป็นรูพรุนบนพื้นผิวใบพัด ส่งผลให้ใบพัดเสียหายก่อนเวลาอันควร
• เพิ่มเสียงรบกวนและการสั่นสะเทือน: โพรงอากาศทำให้เกิดเสียงรบกวนและการสั่นสะเทือน ซึ่งอาจสร้างความรำคาญและอาจบ่งบอกถึงปัญหาที่อาจเกิดขึ้นกับปั๊มด้วย

ปั๊มเคมีเหลวของเรา

ในฐานะซัพพลายเออร์ปั๊มของเหลวเคมี เรามีปั๊มหลากหลายประเภทที่เหมาะกับการใช้งานทางเคมีต่างๆ ปั๊มของเราได้รับการออกแบบให้มีข้อกำหนด NPSHR ต่ำ ช่วยให้มั่นใจในการทำงานที่เชื่อถือได้แม้ในสภาวะที่ท้าทาย ปั๊มรุ่นยอดนิยมบางรุ่นของเรา ได้แก่:

• ปั๊มแม่เหล็กเคมีพีวีซี: ปั๊มนี้ทำจากวัสดุ PVC ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับการจัดการสารเคมีที่มีฤทธิ์กัดกร่อน
• การกัดกร่อน - ปั๊มแม่เหล็กป้องกันของเหลว: ปั๊มนี้ได้รับการออกแบบมาเป็นพิเศษให้ทนทานต่อการกัดกร่อนจากของเหลวเคมีต่างๆ มีอายุการใช้งานยาวนานและมีความน่าเชื่อถือสูง

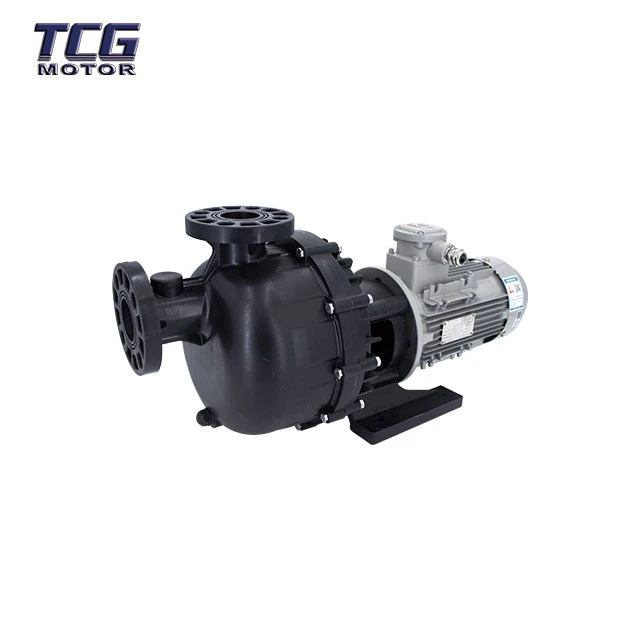

• ปั๊มป้องกันอุณหภูมิของเหลวสูง: ปั๊มนี้สามารถรองรับของเหลวเคมีที่มีอุณหภูมิสูงได้โดยไม่กระทบต่อประสิทธิภาพการทำงาน เหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิของของเหลวสูงขึ้น

ติดต่อเราเพื่อจัดซื้อจัดจ้าง

หากคุณต้องการปั๊มเคมีเหลวและต้องการให้แน่ใจว่าการคำนวณ NPSH เหมาะสมกับการใช้งานของคุณ เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกปั๊มที่เหมาะสมและดำเนินการคำนวณ NPSH ได้อย่างแม่นยำ ติดต่อเราเพื่อเริ่มกระบวนการจัดซื้อจัดจ้างและหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ

อ้างอิง

• บริษัทเครน. "การไหลของของไหลผ่านวาล์ว ข้อต่อ และท่อ" เอกสารทางเทคนิคหมายเลข 410
• Streeter, VL และ Wylie, EB "กลศาสตร์ของไหล" แมคกรอว์ - ฮิลล์, 1979.
• Daugherty, RL, Franzini, JB และ Finnemore, EJ "กลศาสตร์ของไหลพร้อมการประยุกต์ใช้ทางวิศวกรรม" แมคกรอว์ - ฮิลล์, 1985.
